গ্যাস বাষ্প এবং তরল পরিমাপের জন্য উচ্চ সংবেদনশীলতা এবং নির্ভুলতা চাপ ট্রান্সমিটার

সংক্ষিপ্ত বিবরণ

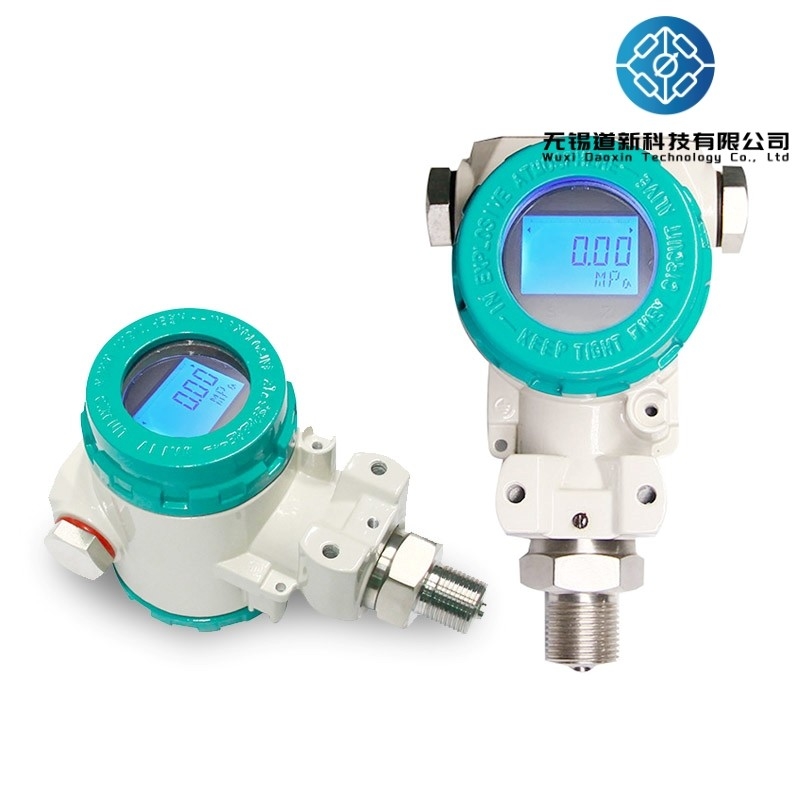

মডেল ২০৮৮ চাপ ট্রান্সমিটার অত্যন্ত সংবেদনশীল, নির্ভুল এবং শক্তিশালী ওভারলোড প্রতিরোধের অধিকারী। এটি আমদানিকৃত সেন্সর ব্যবহার করে নির্মিত হয়,সেন্সর এবং অ্যাম্প্লিফাইং সার্কিটের উচ্চ একীকরণ সহ. ডিভাইসটি একটি ডাই-কাস্ট অ্যালুমিনিয়াম খাদ হাউজিংয়ের সাথে একটি পেইন্ট পৃষ্ঠের সাথে বৈশিষ্ট্যযুক্ত, সার্কিট শূন্য পয়েন্ট এবং লাভের জন্য কোন সমন্বয় প্রয়োজন হয় না। এটি শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা আছে,অ্যাসিড এবং ক্ষার প্রতিরোধের, এবং দীর্ঘমেয়াদে স্থিতিশীল এবং নির্ভরযোগ্য।

প্রধান প্রযুক্তিগত পরামিতি

কার্যকরী নীতি

মডেল ২০৮৮ চাপ ট্রান্সমিটার একটি আমদানিকৃত চাপ চিপ ব্যবহার করে।এর সংবেদনশীল উপাদানগুলি প্রতিরোধের গঠন এবং একটি গমস্টোন সেতুতে সংযুক্ত করার জন্য বিস্তার বা আইওন ইমপ্লান্টেশন কৌশল ব্যবহার করে তৈরি করা হয়. মাইক্রোমেকানিক্যাল প্রসেসিং প্রযুক্তি ব্যবহার করে ব্রিজের নিচে একটি চাপ-সংবেদনশীল ডায়াফ্রাগম গঠিত হয়। যখন ডায়াফ্রাগমে চাপ প্রয়োগ করা হয়, প্রতিরোধের মান পরিবর্তন হয়,প্রয়োগ করা চাপের অনুপাতে একটি রৈখিক আউটপুট সংকেত উত্পাদন করে. হুইটস্টোন ব্রিজে একটি ডিসি পাওয়ার উত্স প্রয়োগ করে, একটি ডিসি ভোল্টেজ সংকেত আউটপুট উত্পন্ন হয়। এটি তারপরে একটি দ্বৈত রূপান্তর সার্কিটের মাধ্যমে রূপান্তরিত হয় যাতে দুটি তারের 4-20mA আউটপুট অর্জন করা যায়।

বৈশিষ্ট্য

ভাল স্থায়িত্বঃ পূর্ণ স্কেল এবং শূন্য পয়েন্ট দীর্ঘমেয়াদী স্থায়িত্ব 0.2% FS / বছর পৌঁছাতে পারে। 0-70 °C এর ক্ষতিপূরণ তাপমাত্রা পরিসীমা মধ্যে, তাপমাত্রা ড্রাইভ 0.2% FS এর কম,এবং 0 এর চেয়ে কমপুরো অনুমোদিত অপারেটিং তাপমাত্রা পরিসীমা জুড়ে.৫% FS।
এটিতে বিপরীত সুরক্ষা এবং বর্তমান সীমাবদ্ধ সুরক্ষা সার্কিট রয়েছে, যা ইনস্টলেশনের সময় মেরুগুলি বিপরীত হলে ট্রান্সমিটারের ক্ষতি রোধ করে।এবং স্বয়ংক্রিয়ভাবে ত্রুটি ক্ষেত্রে 35mA মধ্যে বর্তমান সীমাবদ্ধ.
চলন্ত অংশ ছাড়া সলিড-স্টেট কাঠামো, উচ্চ নির্ভরযোগ্যতা, এবং দীর্ঘ সেবা জীবন।
বায়ু চাপ, জল, তেল ইত্যাদি উচ্চ নির্ভুলতার পরিমাপ করতে সক্ষম, পরিমাপ মাধ্যমের গুণমান দ্বারা প্রভাবিত নয়।
সহজেই ইনস্টল করা যায়, সহজ কাঠামোর সাথে, অর্থনৈতিক এবং টেকসই।
