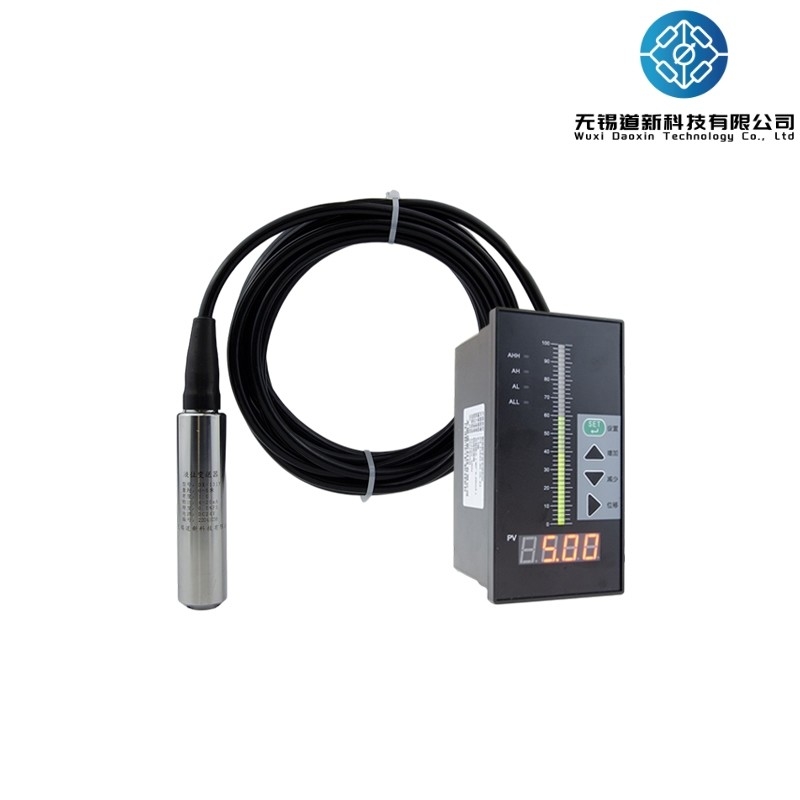

জল সরবরাহ এবং নিষ্কাশনের জন্য উন্নত তরল স্তর ট্রান্সমিটার

সংক্ষিপ্ত বিবরণ

ডুবযোগ্য হাইড্রোস্ট্যাটিক লেভেল মিটার (ট্রান্সমিটার) এমন একটি যন্ত্র যা মূলনীতিতে কাজ করে যে পরিমাপ করা তরলের স্ট্যাটিক চাপ তার উচ্চতার সাথে সরাসরি আনুপাতিক।এটি একটি বৈদ্যুতিক সংকেত মধ্যে স্ট্যাটিক চাপ রূপান্তর করতে হয় ছড়িয়ে সিলিকন বা সিরামিক সংবেদনশীল উপাদান piezoresistive প্রভাব ব্যবহার করেতাপমাত্রা ক্ষতিপূরণ এবং ডিজিটাল কম্পিউটিং ইউনিট দ্বারা রৈখিক সংশোধন পরে, এটি একটি মান 4-20mA DC বর্তমান সংকেত আউটপুট রূপান্তরিত হয়।এই যন্ত্রটি ব্যাপকভাবে সিস্টেম এবং শিল্প যেমন পেট্রোকেমিক্যাল ব্যবহার করা হয়, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন, ওষুধ, পানি সরবরাহ ও নিকাশী এবং পরিবেশ সুরক্ষা।

প্রধান প্রযুক্তিগত পরামিতি

কার্যকরী নীতি

যখন লেভেল ট্রান্সমিটারটি পরিমাপের তরলটিতে একটি নির্দিষ্ট গভীরতায় ডুবে থাকে, তখন সেন্সরের উন্মুক্ত পৃষ্ঠের চাপটি সূত্র দ্বারা দেওয়া হয়ঃ
P=p·g·H+Po
যেখানেঃ
P: ট্রান্সমিটারের উন্মুক্ত পৃষ্ঠের চাপ
p: পরিমাপ করা তরলটির ঘনত্ব
g: স্থানীয় মহাকর্ষীয় ত্বরণ
Po: তরল পৃষ্ঠের উপরে বায়ুমণ্ডলীয় চাপ
H: তরলে ডুবে থাকা ট্রান্সমিটারের গভীরতা
তরল চাপ একটি স্টেইনলেস স্টীল ভেন্ট টিউব মাধ্যমে সেন্সর এর ধনাত্মক চাপ চেম্বার মধ্যে চ্যানেল করা হয়,যখন বায়ুমণ্ডলীয় চাপ Po সেন্সর এর নেতিবাচক চাপ চেম্বার সংযুক্ত করা হয়, সেন্সরের পিছনে Po কে অস্বীকার করে। সুতরাং, সেন্সর দ্বারা পরিমাপ করা চাপ p·g·H। স্পষ্টতই, চাপ P পরিমাপ করে, তরল স্তরের গভীরতা নির্ধারণ করা যেতে পারে।

বৈশিষ্ট্য

উচ্চ নির্ভুলতা এবং উচ্চ স্থিতিশীলতা
ইনস্টল এবং ব্যবহার করা সহজ, ডুবযোগ্য স্তর ট্রান্সমিটার সরাসরি পরিমাপের জন্য মাধ্যমের মধ্যে ডুবানো যেতে পারে
সলিড-স্টেট স্ট্রাকচার, কোন চলন্ত অংশ নেই, উচ্চ নির্ভরযোগ্যতা, এবং দীর্ঘ সেবা জীবন
জল, তেল থেকে ভিস্কোস পেস্টের মতো পদার্থ পর্যন্ত উচ্চ নির্ভুলতা পরিমাপ করতে সক্ষম
পরিমাপের মাধ্যমের ফোমিং, সেডিমেন্টেশন বা বৈদ্যুতিক বৈশিষ্ট্য দ্বারা প্রভাবিত নয়
তাপমাত্রা ক্ষতিপূরণ বিস্তৃত
ডুবন্ত স্তর ট্রান্সমিটারে পাওয়ার সাপ্লাই এবং ওভারলোড বর্তমান সীমাবদ্ধকরণ সুরক্ষার জন্য বিপরীত মেরুতা সুরক্ষা অন্তর্ভুক্ত রয়েছে।
