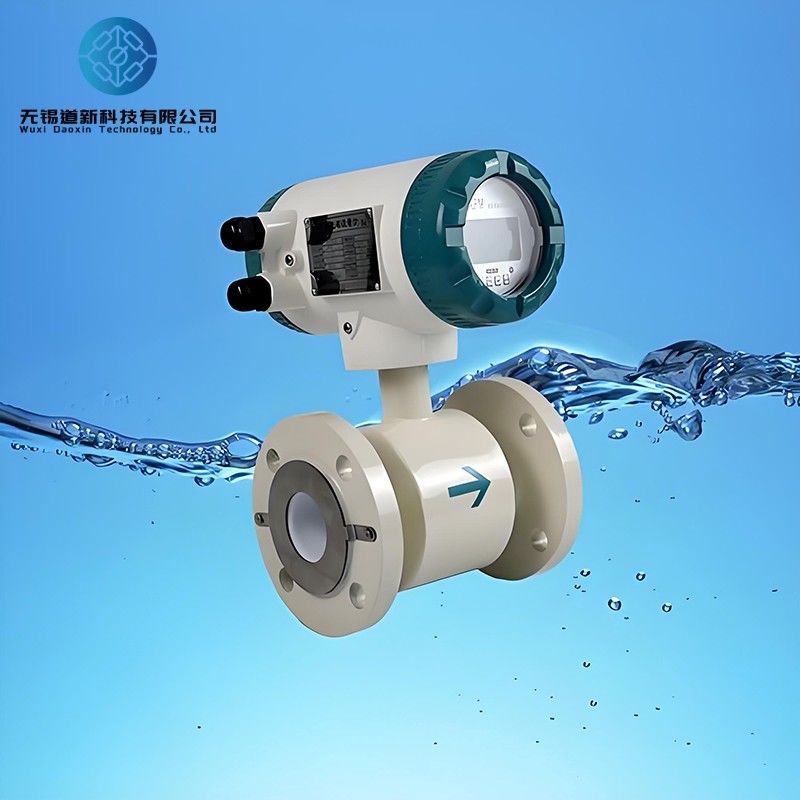

সঠিক ভলিউমেট্রিক ইন্ডাকশন ফ্লো মিটার DN3 থেকে DN3000 মিমি ইলেক্ট্রোম্যাগনেটিক ফ্লো সেন্সর

সঠিক ভলিউমেট্রিক পরিমাপের জন্য ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন-ভিত্তিক ফ্লোমিটার সিরিজ

সংক্ষিপ্ত বিবরণ

ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার হল পরিবাহী মাধ্যমের ভলিউমেট্রিক প্রবাহ পরিমাপ করার জন্য একটি অনুঘটক যন্ত্র।এটি রেকর্ডিং জন্য স্ট্যান্ডার্ড বর্তমান সংকেত আউটপুট যখন সাইটে পর্যবেক্ষণ এবং প্রদর্শন প্রদান করেএটি স্বয়ংক্রিয় পর্যবেক্ষণ এবং নিয়ন্ত্রণকে সক্ষম করে এবং দীর্ঘ দূরত্বের সংকেত সংক্রমণকে অনুমতি দেয়। ফ্লোমিটারটি বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয় যেমন জল সরবরাহ,রাসায়নিক, কয়লা, পরিবেশ সুরক্ষা, হালকা শিল্প, ধাতুবিদ্যা, কাগজ তৈরি ইত্যাদি, পরিবাহী তরল প্রবাহ পরিমাপের জন্য।

প্রধান প্রযুক্তিগত বৈশিষ্ট্য

কার্যকরী নীতি

ফ্যারাডে'র ইলেক্ট্রোম্যাগনেটিক ইনডাকশন আইন অনুসারে, একটি জোড়া সনাক্তকরণ ইলেকট্রোডগুলি পরিমাপ টিউবের দেয়ালে ইনস্টল করা হয়,টিউবের অক্ষ এবং চৌম্বকীয় বলের রেখা উভয়েরই লম্বযখন পরিমাপ টিউবটির অক্ষ বরাবর পরিবাহী তরলটি চলাচল করে, তখন এটি চৌম্বকীয় লাইনগুলিকে কেটে দেয়, একটি প্ররোচিত ইলেক্ট্রোমোটিক ফোর্স (ইএমএফ) তৈরি করে।এই EMF ইলেক্ট্রোড দ্বারা সনাক্ত করা হয় এবং প্রবাহ হার সরাসরি আনুপাতিক, সূত্র দ্বারা প্রদত্তঃ
E = KBVD
যেখানেঃ
ই ∙ ইলেকট্রোমোটিভ ফোর্স প্রেরণ;
K ️ চৌম্বকীয় ক্ষেত্রের বন্টন এবং অক্ষ দৈর্ঘ্যের সাথে সম্পর্কিত একটি সহগ;
বি ∙ ম্যাগনেটিক ইন্ডাকশন শক্তি;
V ️ পরিবাহী তরলের গড় বেগ;
D ∆ ইলেক্ট্রোডের মধ্যে দূরত্ব (মেজিং টিউবের ব্যাসার্ধ)
সেন্সরটি প্রেরণ করা ইএমএফকে একটি প্রবাহ সংকেত হিসাবে রূপান্তরকারীকে প্রেরণ করে, যেখানে এটি ডিজিটাল ফিল্টারিং এবং অন্যান্য প্রক্রিয়াগুলির মাধ্যমে প্রসারিত এবং প্রক্রিয়াজাত করা হয়।তাত্ক্ষণিক এবং সমষ্টিগত প্রবাহ হার একটি ব্যাকলিট ডট-ম্যাট্রিক্স এলসিডি প্রদর্শিত হয়কনভার্টারটিতে 4-20mA আউটপুট এবং RS485 যোগাযোগ ইন্টারফেস রয়েছে, যা HART এবং MODBUS প্রোটোকল সমর্থন করে।

বৈশিষ্ট্য

পরিমাপ টিউব ভিতরে কোন চলন্ত অংশ ছাড়া সহজ সেন্সর কাঠামো, অবাধ তরল প্রবাহ অনুমতি দেয়।
গলিত, ক্ষয়কারী বা স্থির-তরল দুই-পর্বের মিডিয়াতে প্রবাহ পরিমাপ করতে সক্ষম।
পরিমাপের নির্ভুলতা মাধ্যমের তাপমাত্রা, সান্দ্রতা, ঘনত্ব এবং পরিবাহিতা দ্বারা প্রভাবিত হয় না (নির্দিষ্ট সীমার মধ্যে) ।
আউটপুট শুধুমাত্র মাধ্যমের গড় গতির সমানুপাতিক, প্রবাহের প্রোফাইল নির্বিশেষে (ল্যামিনার বা টার্বুল্যান্ট কিনা) ।
যান্ত্রিক ইনার্টি ছাড়া দ্রুত প্রতিক্রিয়া, তাত্ক্ষণিক পাল্টিং প্রবাহ, পাশাপাশি উভয় দিকের প্রবাহ পরিমাপ করতে সক্ষম।
শিল্প প্রবাহ মিটার আকারের বিস্তৃত উপলব্ধ।
