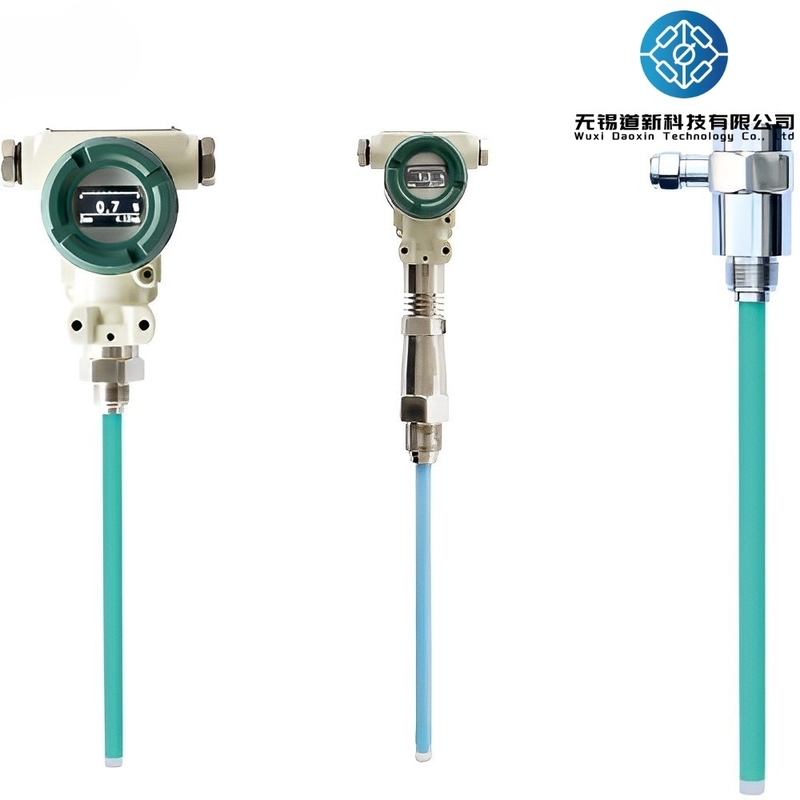

4 20mA ক্যাপাসিটিভ তরল স্তর সেন্সর IP67 ক্যাপাসিটিভ স্তর সেন্সর

ডিএক্স-সিএলজি১০০ ক্যাপাসিটিভ তরল স্তর সেন্সর ফর তরল স্তর যন্ত্র সিরিজ

ডিএক্স-সিএলজি 100 ক্যাপাসিটিভ তরল স্তর সেন্সর একটি বহুমুখী পরিমাপ সরঞ্জাম যা চ্যালেঞ্জিং পরিমাপ পরিবেশে উপযুক্ত। এর মধ্যে নিকাশী, তেল (গর্ত সহ),উচ্চ সান্দ্রতা তরল, এবং আরও অনেক কিছু। এটি প্রভাব-প্রতিরোধী এবং ইনস্টল করা সহজ, এটি একটি নির্ভরযোগ্য এবং ব্যয়-কার্যকর সমাধান করে তোলে। এটি অন্যান্য স্তরের সেন্সর যেমন রেডিও ফ্রিকোয়েন্সি প্রবেশ, রাডার, অতিস্বনক,এবং ম্যাগনেট্রাস্ট্রিক্টিভ সেন্সর এবং সঠিকভাবে বিভিন্ন মিডিয়া পরিমাপ.

পণ্যটিতে একটি উন্নত রেডিও ফ্রিকোয়েন্সি ক্যাপাসিট্যান্স সনাক্তকরণ সার্কিট রয়েছে যা পরিমাপকে একটি স্ট্যান্ডার্ড বৈদ্যুতিক সংকেতে রূপান্তর করে।অভ্যন্তরীণ প্রসেসর সঠিকভাবে তাপমাত্রা ক্ষতিপূরণ এবং উচ্চ নির্ভুলতা নিশ্চিত করার জন্য রৈখিক সংশোধন প্রদান করে. সেন্সরটি টমোগ্রাফিক স্ক্যানিং ব্যবহার করে স্বয়ংক্রিয়ভাবে মিডিয়ামের ডাইলেক্ট্রিক ধ্রুবক এবং তাপমাত্রা পরিবর্তন সনাক্ত করে, স্বয়ংক্রিয়ভাবে ক্যালিব্রেট করে এবং পরিমাপ করা মিডিয়ামের সাথে মানিয়ে নেয়।এটি পুনরায় ক্যালিব্রেশনের প্রয়োজনীয়তা দূর করে এবং জটিল পরিবেশে বিভিন্ন পরিমাপের প্রয়োজনীয়তার সাথে অভিযোজনযোগ্যতা নিশ্চিত করেসেন্সরটি ঝুলন্ত, ঘনীভবন, বুদবুদ এবং অন্যান্য প্রতিকূল অবস্থার প্রতিও চমৎকার প্রতিরোধ ক্ষমতা রাখে।

পণ্যটির IP68 সুরক্ষা স্তর রয়েছে, যা কঠোর পরিবেশে পরিচালনা করতে সক্ষম এবং দীর্ঘ সময়ের জন্য স্থিতিশীল পরিমাপ সরবরাহ করে।

বৈশিষ্ট্য

• স্বয়ংক্রিয় অভিযোজন, স্বয়ংক্রিয় ক্যালিব্রেশন, বাস্তব উচ্চতার মান দীর্ঘমেয়াদী স্থিতিশীল আউটপুট।
• এন্টি-হ্যাং, এন্টি-কন্ডেনসেশন, এন্টি-ববল এবং অন্যান্য এন্টি-ফাউলিং ক্ষমতা অত্যন্ত শক্তিশালী।
• সহজ কাঠামো, কোন চলন্ত অংশ নেই, উচ্চ নির্ভরযোগ্যতা, কম রক্ষণাবেক্ষণ।
• বিভিন্ন সিস্টেমের সহজ অ্যাক্সেসের জন্য বিভিন্ন সিগন্যাল আউটপুট উপলব্ধ।
• এটি পরিমাপ করা তরলটির তাপমাত্রা, নির্দিষ্ট মাধ্যাকর্ষণ, চাপ এবং অন্যান্য কারণগুলির দ্বারা প্রভাবিত হয় না।
• সর্বোচ্চ তাপমাত্রা প্রতিরোধ ≤250°C, সর্বোচ্চ চাপ প্রতিরোধ ≤4MPa, এবং সেবা জীবন দীর্ঘ।
• ভাল সিলিং পারফরম্যান্স, সুরক্ষা গ্রেড IP68 (6052 ব্যতীত) ।
• পারফেক্ট ওভার-কন্ট্রাক্ট, ওভার-ভোল্টেজ, পাওয়ার পোলারিটি সুরক্ষা ব্যবস্থা।
• পরিমাপ চক্রঃ 0.5 সেকেন্ড
• দীর্ঘমেয়াদী স্থিতিশীলতাঃ ≤0.1%FS/বছর
• তাপমাত্রা ড্রিফটঃ ≤0.02%FS/°C (-40°C+80°C এর মধ্যে)
• পরিমাপের নির্ভুলতাঃ

যখন পরিমাপ পরিসীমা 300 মিমি এর মধ্যে থাকে, তখন পরম ত্রুটি ±3 মিমি (৩ মিমি সহ) এর মধ্যে থাকে;

যখন পরিমাপ পরিসীমা 300-700mm হয়, সঠিকতা স্তর 1 হয়।0;

যখন পরিমাপ পরিসীমা 700-2000mm হয়, সঠিকতা স্তর 0 হয়।5;

প্রযুক্তিগত পরামিতি

ইনস্টলেশন

ইনস্টলেশনের আগে, আপনি পণ্য মডেল, প্রযুক্তিগত পরামিতি, ইনস্টলেশন পোর্ট,এবং অ্যাপ্লিকেশন পরিবেশে বিস্তারিতভাবে নিশ্চিত করুন যে সাইটের সেন্সর ইনস্টলেশন পরিবেশে মেলেযদি আপনি কোন সমস্যা খুঁজে পান, তাহলে ভুল ব্যবহারের কারণে ক্ষতি এড়ানোর জন্য পরবর্তী ইনস্টলেশন বা রিটার্ন এবং এক্সচেঞ্জের বিষয়গুলি নিশ্চিত করার জন্য যত তাড়াতাড়ি সম্ভব বিক্রয় কর্মীদের সাথে যোগাযোগ করুন।ভুল পরিমাপ বা পণ্য ক্ষতি ঘটে.

সতর্কতাঃ এটি লাইভ ইনস্টল, disassemble, সংঘর্ষ, ড্রপ, বা শক্তিশালী আঘাত নিষিদ্ধ

বিভিন্ন সাইটের অবস্থার সাথে খাপ খাইয়ে নেওয়ার জন্য তরল স্তর সেন্সরের বিভিন্ন ইনস্টলেশন এবং ফিক্সিং পদ্ধতি রয়েছে। নির্দিষ্ট ইনস্টলেশনটি নিম্নরূপ।

1. সেন্সরটি একটি সিলযুক্ত ধাতব পাত্রে ইনস্টল করা হয়, যা ফ্ল্যাঞ্জ বা থ্রেড দ্বারা সংযুক্ত করা যেতে পারে। যখন পরিমাপ মাধ্যমটি কোনও আলোড়ন, তরল প্রভাব, শক্তিশালী ঝাঁকুনি ইত্যাদির সম্মুখীন হয় না,এটি প্লাগ-ইন টাইপ ইনস্টল করা যাবে, নিচের চিত্র অনুযায়ীঃ প্লাগ-ইন ইনস্টলেশন

2. সেন্সরটি এমন পাত্রে ইনস্টল করা হয় যেখানে পরিমাপ মাধ্যমের মধ্যে আলোড়ন, তরল প্রভাব, শক্তিশালী ঝাঁকুনি ইত্যাদি রয়েছে।সেন্সর একটি flange বা threaded সংযোগ মাধ্যমে ধারক বাইরে একটি সংযুক্ত পাইপ সঙ্গে ইনস্টল করা যেতে পারে, নিচের চিত্র অনুযায়ীঃ বাহ্যিক ইনস্টলেশন

3. পরিমাপ মাধ্যমটি ঘুরছে, তরল প্রভাব, শক্তিশালী ঝাঁকুনি ইত্যাদি রয়েছে এবং পাত্রে সংযোগকারী পাইপগুলির বাহ্যিক ইনস্টলেশনের জন্য শর্ত নেই।যখন প্লাগ-ইন ইনস্টলেশন ব্যবহার করতে হবে, সেন্সর একটি প্রতিরক্ষামূলক নল দিয়ে সজ্জিত করা আবশ্যক। পরিমাপ পরিসীমা 1000 মিমি অতিক্রম করে, এবং পাত্রে সংরক্ষিত করা আবশ্যক।অথবা একটি স্থায়ী বন্ধনী ইনস্টল করুন নিশ্চিত করুন যে সেন্সর তরল এর হিংস্র প্রভাব কারণে ক্ষতিগ্রস্ত হয়.

4. নন-মেটালিক কন্টেইনার বা ইনস্টলেশন পৃষ্ঠটি কন্টেইনারের অভ্যন্তরীণ প্রান্ত থেকে বিচ্ছিন্ন হলে সেন্সরটি ফ্ল্যাঞ্জ বা থ্রেড দ্বারা সংযুক্ত করা যেতে পারে।সেন্সর বিকল্প একটি সহায়ক ইলেক্ট্রোড বা একটি প্রতিরক্ষামূলক হাতা কাঠামো ব্যবহার করতে হবেযদি প্রয়োজনীয় কাঠামোটি গ্রহণ করা না হয়, তবে সেন্সরের স্বাভাবিক কাজ নিশ্চিত করা যাবে না।আপনি নিজেকে সহায়ক ইলেকট্রোড ইনস্টল করতে হবে (সেন্সর শেল / flange সংযোগ করার জন্য ধাতু তারের এক প্রান্ত ব্যবহার, এবং অন্য প্রান্তে পাত্রে একটি প্রতিস্থাপন যোগ করুন, এবং তারের ক্ষতি এড়াতে তারের জন্য একটি নির্দিষ্ট দৈর্ঘ্য সংরক্ষণ করুন), নীচের চিত্রটিতে দেখানো হয়েছেঃএকটি অ-ধাতব পাত্রে, গহ্বরযুক্ত বা ফ্ল্যাঞ্জ মাউন্ট করা

5. সেন্সরটি খোলা পাত্রে ফ্ল্যাঞ্জ বা থ্রেড দ্বারা মাউন্টিং ব্র্যাকেটে সংযুক্ত করা যেতে পারে। সেন্সর বিকল্পটি একটি সহায়ক ইলেকট্রোড বা একটি প্রতিরক্ষামূলক হাতা কাঠামো ব্যবহার করতে হবে।যদি প্রয়োজনীয় কাঠামো গৃহীত না হয়, সেন্সরের স্বাভাবিক কাজের আউটপুট গ্যারান্টি দেওয়া যায় না, এবং একটি সহায়ক ডিভাইস নিজেই ইনস্টল করা প্রয়োজন।পাত্রে এক প্রান্তে একটি counterweight বস্তু যোগ করুন, তারের ক্ষতি এড়াতে তারের জন্য একটি নির্দিষ্ট দৈর্ঘ্য সংরক্ষণ করুন), নীচের চিত্রের মতোঃ খোলা পাত্রে,ব্রেকট ইনস্টল করুন (ইনস্টলেশন অবস্থান থেকে একটি দূরত্ব হয়। পুল প্রাচীর থেকে দূরত্ব 10CM বেশী হতে হবে, অন্যথায় পরিমাপটি ভুল হবে।

অ্যাপ্লিকেশনঃ

তরল স্তর মিটার ট্যাংক, জাহাজ, এবং পাইপ তরল স্তর পরিমাপ করার জন্য ডিজাইন করা হয়। এটি তেল এবং গ্যাস উত্পাদন, রাসায়নিক প্রক্রিয়াকরণ, জল চিকিত্সা,এবং বিদ্যুৎ উৎপাদন. সেন্সরটি বিপজ্জনক এবং অ-বিপজ্জনক উভয় জায়গায় ইনস্টল করা যেতে পারে এবং এটি সুরক্ষা বাধা দ্বারা চালিত হয়।

তরল স্তর মিটারের চাপ পরিসীমা -0.1MPa ~ 32MPa, এবং এটির পাওয়ার সাপ্লাই ভোল্টেজ 12 ′′ 28VDC। আউটপুট সংকেত 4 ′′ 20mA,এবং এটি HART Communication/485/CAN Bus Communication এর সাথেও ব্যবহার করা যেতে পারেএটি উদ্ভিদের অন্যান্য সিস্টেমের সাথে সেন্সরকে একীভূত করা সহজ করে তোলে।

তরল লেভেল মিটারের দীর্ঘমেয়াদী স্থায়িত্ব ≤0.2%FS/Year, যা সময়ের সাথে সাথে সঠিক পরিমাপ নিশ্চিত করে। এটির IP67 সুরক্ষা রেটিং রয়েছে,যার অর্থ এটি ধুলো এবং পানি প্রবেশের প্রতিরোধীএটি কঠোর পরিবেশে ব্যবহারের জন্য উপযুক্ত।

তরল স্তর মিটারটি জ্বালানী স্তর প্রেরক এবং পয়েন্ট স্তর সনাক্তকরণের জন্য ক্যাপাসিটিভ সেন্সরগুলির জন্য আদর্শ। এটি তেল, পেট্রল, ডিজেল এবং জলের মতো তরলগুলির স্তর পরিমাপ করতে ব্যবহার করা যেতে পারে।সেন্সর ইনস্টল এবং রক্ষণাবেক্ষণ সহজ, এবং এটি নির্ভরযোগ্য এবং সঠিক পরিমাপ তথ্য প্রদান করে।

সহায়তা ও সেবা

তরল স্তর মিটার পণ্যটি আমাদের ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা দল দ্বারা সমর্থিত।আমাদের টেকনিক্যাল সাপোর্ট টিম আপনাকে ফ্লুইড লেভেল মিটার প্রোডাক্টের ইনস্টলেশন বা অপারেশন সম্পর্কিত যে কোনও প্রশ্ন বা উদ্বেগগুলির জন্য সহায়তা করতে পারেআমরা তরল লেভেল মিটার পণ্যের জন্য মেরামত ও রক্ষণাবেক্ষণ পরিষেবাও সরবরাহ করি যাতে এটি সর্বোচ্চ পারফরম্যান্সে কাজ করে।আমাদের বিশেষজ্ঞরা যে কোন সমস্যা নির্ণয় এবং সমাধান করতে পারে, পাশাপাশি পণ্যটির জীবনকাল বাড়ানোর জন্য প্রতিরোধমূলক রক্ষণাবেক্ষণ প্রদান করে।আমরা আপনার তরল স্তর মিটার পণ্য থেকে সর্বাধিক পেতে এবং তার ক্ষমতা সর্বাধিক করতে সাহায্য করার জন্য প্রশিক্ষণ সেবা প্রদান.

প্যাকিং এবং শিপিং

পণ্যের প্যাকেজিংঃ

• 1 তরল স্তর মিটার
• ব্যবহারের নির্দেশিকা
• হার্ডওয়্যার মাউন্ট

শিপিং:

• মার্কিন যুক্তরাষ্ট্রে স্ট্যান্ডার্ড শিপিং
• আন্তর্জাতিক শিপিং উপলব্ধ
• আনুমানিক ডেলিভারি সময়ঃ 3-7 ব্যবসায়িক দিন
